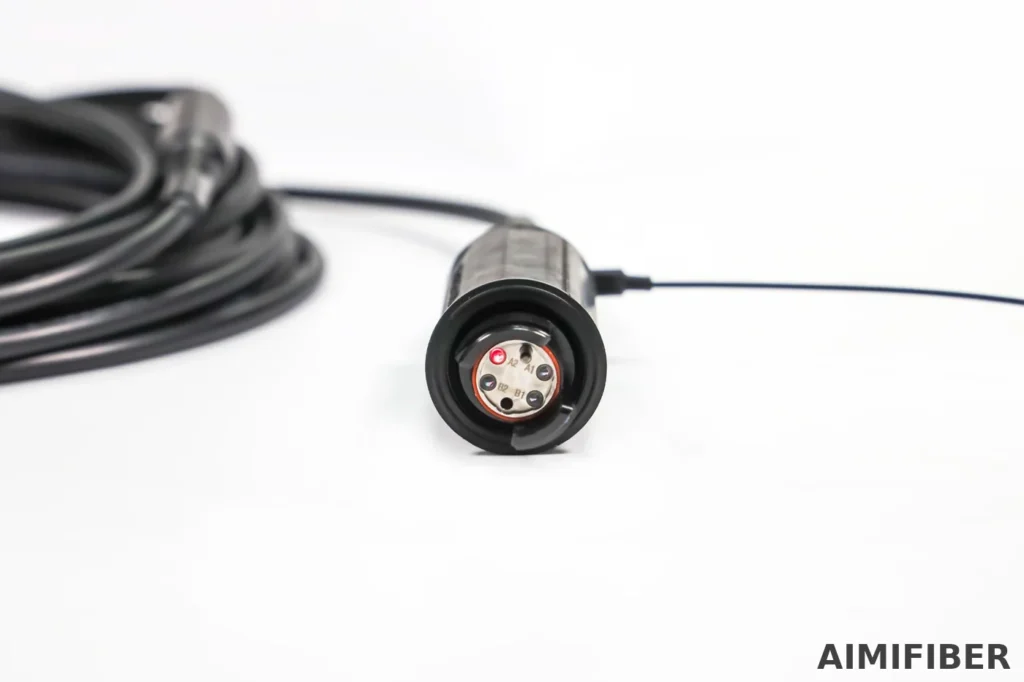

HXB patchcord s rozšířeným svazkem optických vláken (HXB11/HXB13/HXB15), IP68, hermafroditický
Robustní propojovací kabely s rozšířeným svazkem z optických vláken s konektory HXB (velikosti 11/13/15) pro náročná prostředí. Hermafroditické rozhraní umožňuje řetězení. Typický IL 0.8–1.8 dB (SM) / 0.5–1.0 dB (MM); RL >32 dB (SM); IP68; 3 000 párovacích cyklů; −40~+85 °C; ponoření do 15 m. Zástrčka–zástrčka nebo zástrčka–LC/SC/FC/ST na taktickém kabelu TPU.
Patchcordy HXB používají čočkové propojení s rozšířeným paprskem namísto fyzického kontaktu s ferulí. Paprsek je rozšířen a kolimován, díky čemuž je spojení odolné vůči prachu, nárazům a vibracím – ideální pro nasazení v taktických a průmyslových sítích. Hermafroditický konektor umožňuje řetězení konektorů bez adaptérů. Sestavy lze sestavit typu konektor-konektor nebo s přechodem na LC/SC/FC/ST na straně zařízení.
Hlavní výhody
Odolné vůči nečistotám, snadno se čistí: čočkové propojení udržuje spojení stabilní i v prašném prostředí.
Hermafroditický, rychlé nasazení: řetězové propojení kabelů koncovými konci v terénu.
Osvědčené v náročných podmínkáchKrytí IP68, 3 000 cyklů spárování, −40~+85 °C, ponoření do hloubky 15 m.
Flexibilní sestaveníHXB11/13/15; 2/4/6 vláken; SM nebo MM; konektor–konektor nebo konektor–LC/SC/FC/ST.
Možnosti taktických kabelů: robustní TPU 5.5 mm a možnosti výměny zařízení.
Typické aplikace
Taktická komunikace a dočasné optické kabely
Vnější vysílání, těžební lokality, spojení s palubami na moři
Obnova po havárii, vojenské a průmyslové sítě
Jakékoli prašné prostředí s vysokými vibracemi vyžadující rychlé nastavení
Technické specifikace
1) Optický výkon (na spárovaný pár)
Parametr
Jednorežimový (SM)
Vícerežimový (MM)
Vložný útlum (typ.)
0.8–1.8 dB při 1310/1550 nm
0.5–1.0 dB při 850/1300 nm
Return Loss
> 32 dB
-
2) Mechanické a environmentální
Parametr
Hodnota
Párování cyklů
3,000
Provozní teplota
−40 až +85 °C
Skladovací teplota
−55 až +85 °C
Ponoření do vody
Až 15 m
Krytí
IP68
Šok/Vibrace
Profily pro použití v terénu (vyžádejte si zkušební protokol s objednávkou)
3) Rodiny konektorů
Velikost
Optické kanály
Poznámky
HXB11
2,4
Kompaktní polní zástrčky/zásuvky
HXB13
2,4
Oblíbená střední velikost; široká sada příslušenství
HXB15
2,4,6
Volitelné hybridní opticko-elektrické vložky
4) Možnosti kabelů (sestavy)
Typ kabelu
OD
Použijte pouzdro
TPU Taktické Venkovní
5.5 mm
Robustní terénní výběhy, Plug-Plug
Plátěná nášivka
2.0 mm
Přechody/propojení na stranu zařízení
Bufferovaný pigtail
0.9 mm
Rozbočovací rozbočovače do panelů/krabic
Poznámky: Hodnoty jsou typické a mohou se lišit v závislosti na velikosti/kanálu/konstrukci. Pro každou cívku jsou dodávány 100% zkušební protokoly IL/RL.
HXB patří k Ekosystém rozšířeného paprsku MIL-DTL-83526 (např. řady QMini / Fibreco Junior). Křížové párování je specifické pro daný projekt a závisí na velikosti skořepiny, klíčování a vzorech vložek – před objednáním si prosím ověřte.
Ceny a podmínky
Incoterms: EXW/FOB/CIF/DDP dle regionu
Dodací lhůta: vzorky 7–12 dní; šarže 2–4 týdny (v závislosti na velikosti/kanálu/délce)
Min: flexibilní pro zkoušky
Testování: 100% inspekce IL/RL; poskytnuty zprávy
Záruka: 12 měsíců na zpracování
Nejčastější dotazy
Otázka 1. Proč je IL vyšší než LC/SC? Rozšířený paprsek vyměňuje malé zvýšení IL za mnohem vyšší toleranci vůči kontaminaci a odolnost v terénu.
Otázka 2. Mohu propojit kabely do řetězce, abych prodloužil dosah? Ano. Hermafroditické zástrčky podporují řetězení konektorů; naplánujte si výkon s útlumem 0.8–1.8 dB na spárovaný pár (SM).
Otázka 3. Jsou kabely HXB kompatibilní s jinými systémy s rozšířeným paprskem? Často v rámci ekosystému MIL-DTL-83526, ale velikost shellu, klíče a rozvržení vkládacích kódů je třeba ověřovat případ od případu.
Otázka 4. Který kabel bych si měl/a vybrat pro venkovní použití? Pro náročné terénní podmínky použijte taktický TPU 5.5 mm; pro přechody a vývody na straně zařízení použijte 2.0 mm/0.9 mm.
Q5. Jaké dokumenty obdržím se zásilkou? Zkušební protokoly IL/RL pro každý kotouč; další protokoly o nárazech/vibracích/environmentálních vlivech jsou k dispozici na vyžádání.
