Fiber optik patch kabloları (aynı zamanda fiber optik konektörler olarak da bilinir), optik yolun aktif bağlantısını sağlamak için optik kablonun her iki ucuna takılan konektör fişleridir. İhtiyacınız olan konektör tipini belirlemenin yanı sıra, fiber optik patch kablosu seçerken önceden diğer parametrelere de dikkat etmeniz gerekir. Gerçek ihtiyaçlarınıza göre uygun bir fiber optik patch kablosu nasıl seçilir, aşağıdaki 7 adımı izleyerek öğrenebilirsiniz.

Adım 1: İhtiyaçlarınıza göre doğru konektör tipini seçin

Pin tipi, konektör jakı ile pin arasındaki eşleşme tipini ifade eder . Yaygın pin tipleri arasında SC, LC, FC, ST, MPO, MTP vb. bulunur.

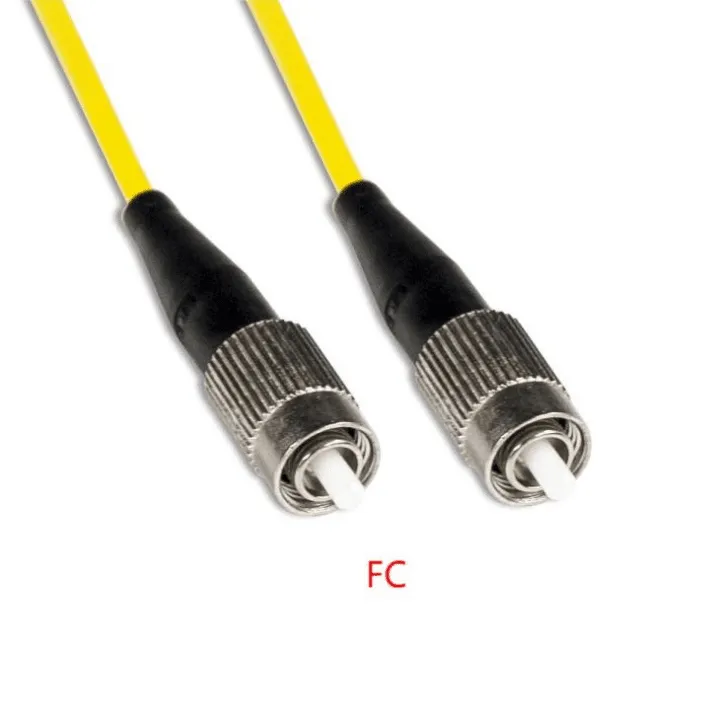

FC fiber patch kablosu: Japonya'nın NTT'si tarafından geliştirilen FC, Ferrule Connector'ın kısaltmasıdır. Dış koruyucu kapak metal bir kapaktır ve sabitleme yöntemi vidalı tokadır. Genellikle ODF tarafında kullanılır ve çoğunlukla patch panelde kullanılır. Güçlü sabitleme ve toz geçirmezlik avantajlarına sahiptir.

SC fiber patch kablosu: Japonya'daki NTT Corporation tarafından geliştirilen, pim ve bağlantı kılıfının yapısı ve boyutu FC tipiyle tamamen aynıdır. Standart kare konnektör, tak-çıkar mandallı kilitleme yöntemi, dönüş gerektirmez, genellikle GBIC optik modülleri için bir konnektör olarak kullanılır ve daha yaygın olarak yönlendiricilerde kullanılır. Düşük fiyat ve küçük erişim kaybı dalgalanması özelliklerine sahiptir. Genellikle 100G BASE-FX bağlantısında kullanılır.

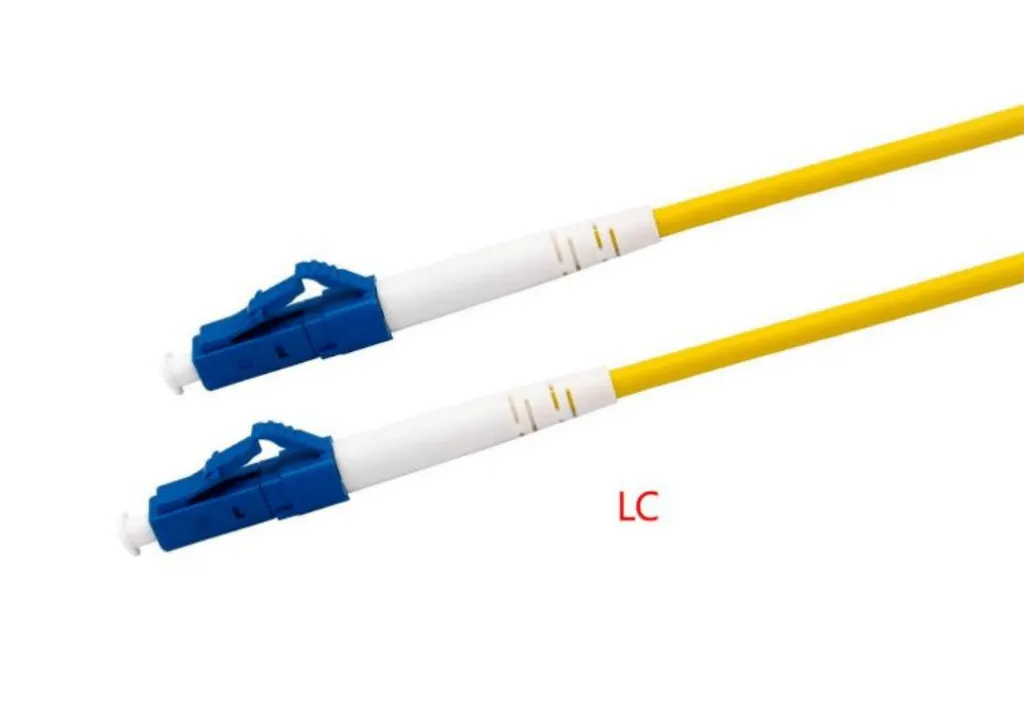

LC fiber patch kablosu: BELL Araştırma Enstitüsü tarafından geliştirilen konnektör, SC'ye benzer ancak SC'den daha küçüktür. Kullanımı kolay modüler bir jak mandalı kullanır ve pim ve kılıfın boyutu 1.25 mm'dir, bu da sıradan SC ve FC'nin boyutunun yarısıdır. SFP optik modüllerini bağlar ve genellikle yönlendiricilerde kullanılır. Fiber dağıtım çerçevelerindeki fiber konnektörlerin yoğunluğunu belirli bir ölçüde artırabilir.

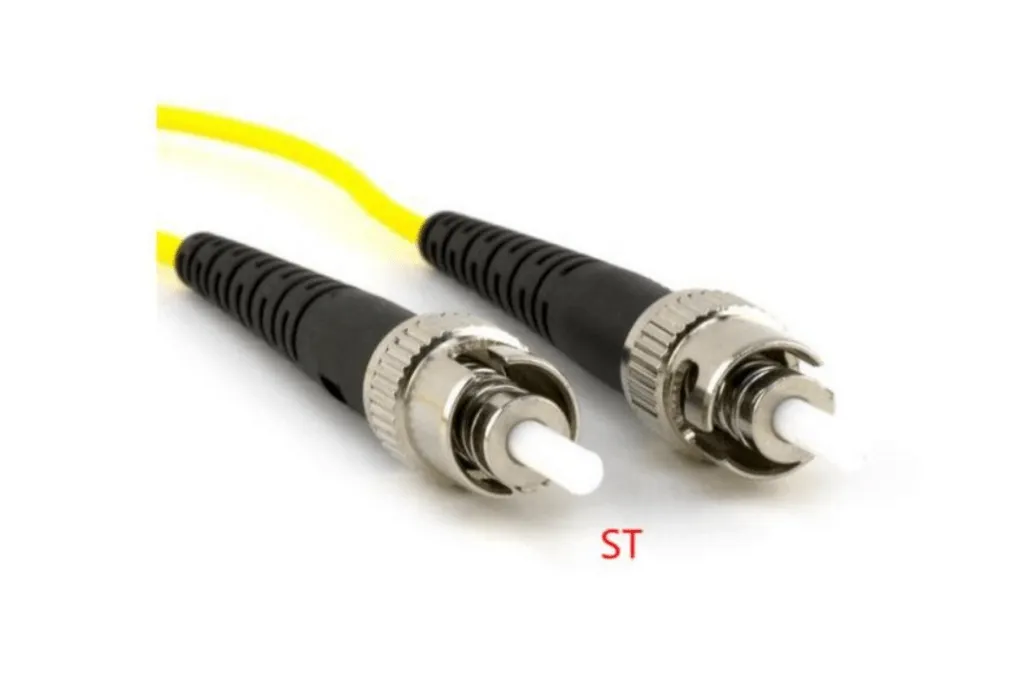

ST fiber optik patch kablosu: Dış kabuk yuvarlaktır ve vida tokalarıyla sabitlenmiştir. Fiber çekirdek açıktır. Fiş takıldıktan sonra, bir süngü ile yarım daire döndürülerek sabitlenebilir. Çoğunlukla fiber optik dağıtım çerçevelerinde kullanılır.

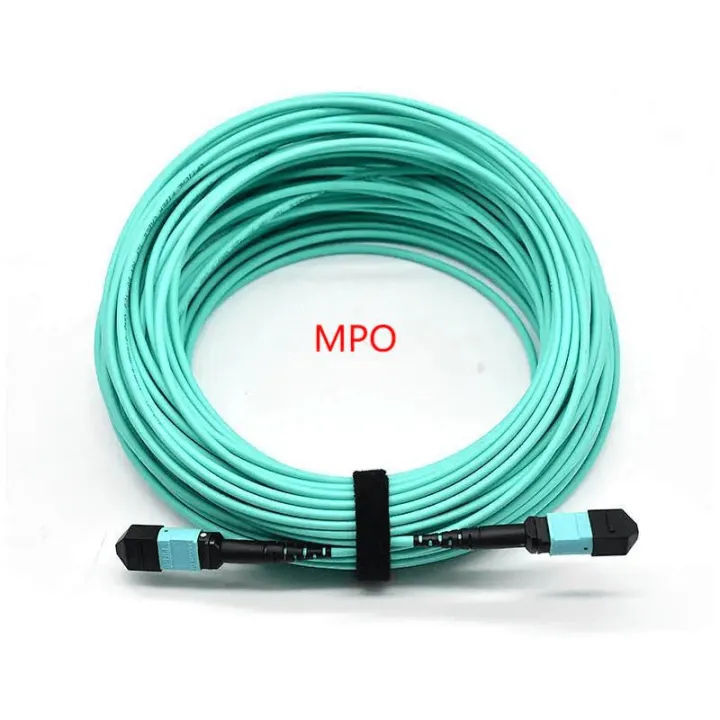

MPO (Çoklu Fiberli Geçmeli) fiber optik patch kablo konektörü, MT serisi konektörlerden biridir. Yüksük uç yüzünün sol ve sağ taraflarında bulunan 0.7 mm çapındaki iki kılavuz deliği, kılavuz pimine (PIN pimi olarak da adlandırılır) hassas bir şekilde bağlanır.

Adım 2: Tek modlu fiber veya çok modlu fiber seçin

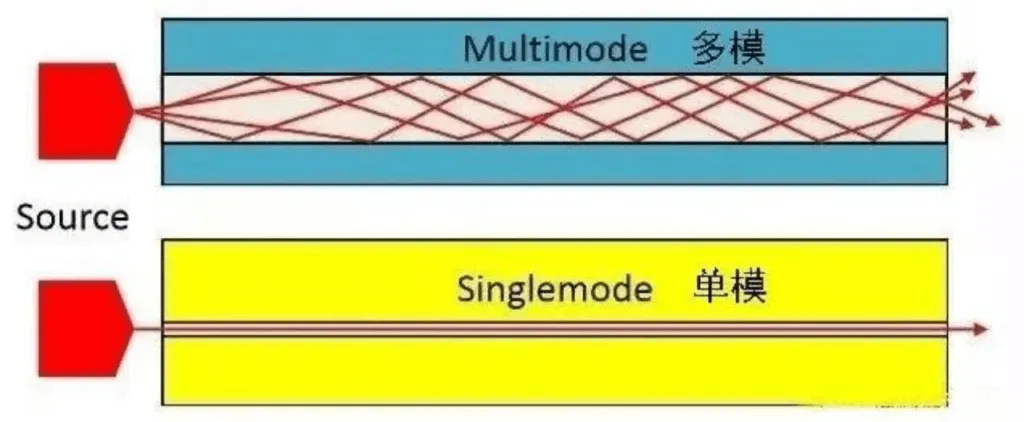

Optik fiberler, iletim modlarına göre tek modlu fiberler ve çok modlu fiberler olarak sınıflandırılır. Işık optik fibere belirli bir olay açısıyla girdiğinde, optik fiber ile kılıf arasında tam emisyon meydana gelir. Çap küçük olduğunda, yalnızca bir yöndeki ışığın geçmesine izin verilir, buna tek modlu fiber denir. Optik fiberin çapı büyük olduğunda, ışığın birden fazla olay açısıyla girmesine ve yayılmasına izin verilebilir, buna çok modlu fiber denir.

Tek modlu fiber optik patch kabloların kılıfı genellikle sarı renktedir, çok modlu fiber optik patch kabloların kılıfı ise genellikle turuncu veya su yeşilidir.

Tek modlu optik fiber genellikle uzun mesafeli iletimde kullanılırken, çok modlu optik fiber genellikle kısa mesafeli iletimde kullanılır.

Adım 3: Simpleks fiber yama kablosu veya çift yönlü fiber yama kablosu seçin

Simplex, bilgilerin tek yönde iletilmesini ifade eder. İletişimin her iki ucunda bir uç verici, diğer uç ise geri döndürülemez olan alıcıdır. Öte yandan, dubleks, bilgilerin sinyal taşıyıcısı üzerinde iki yönlü iletilmesidir. Veriler gönderilirken alınır, bu da gönderici ve alıcının aynı anda bağımsız alma ve gönderme yeteneklerine sahip olmasını gerektirir.

Simplex, veri iletiminin yalnızca tek yönde desteklenmesi anlamına gelir.

Yarı-dubleks, verinin sinyal taşıyıcısı üzerinde her iki yönde iletilebilmesi ancak aynı anda iletilmemesi anlamına gelir.

Tam çift yönlü, veriyi sinyal taşıyıcısının her iki yönünde aynı anda iletme, veri gönderirken veri alma yeteneğidir ve gönderici ile alıcının aynı anda bağımsız alma ve gönderme yeteneklerine sahip olmasını gerektirir.

Adım 4: İstediğiniz Kablo Uzunluğunu Seçin

Bu oldukça basit. Cihazlarınız arasındaki mesafeyi bilmeniz ve ardından ihtiyacınız olan kablo uzunluğunu seçmeniz gerekecek. Fiber optik patch kabloların uzunlukları 0.5 m ile 50 m arasında değişmektedir. En yaygın uzunluklar şunlardır:

1m，5m，10m，20m，30m，50m and customized.

Adım 5: Doğru Bağlantı Cilası Tipini Seçin

Optik fiber uç yüzeyine bir konnektör takıldığında, ışık kaynağının yansımasından kaynaklanan geri dönüş kaybı kaçınılmazdır. Şiddetli ışık kaybı, lazer ışık kaynağına zarar verir ve iletim sinyalini keser. İki optik fiberin uç yüzeylerinin daha iyi temas etmesini sağlamak için, optik fiber bağlantı telinin çekirdek uç yüzeyi genellikle farklı yapılara cilalanır.

Genellikle üç tip fiber uç yüzey parlatma yöntemi vardır: PC, UPC ve APC.

PC (Fiziksel Temas) fiziksel temastır. PC mikro-küresel taşlama ve parlatmadır ve ferül yüzeyi hafif küresel bir yüzeye taşlanır:

UPC (Ultra Fiziksel Temas) ultra fiziksel bir uç yüzeydir. UPC, PC'ye dayanır ve uç yüzey parlatma ve yüzey kaplamasını optimize etmiştir. Uç yüzey daha kubbe şeklinde görünür:

APC (Açılı Fiziksel Temas), eğimin fiziksel temasıdır. Elyaf uç yüzü genellikle 8° eğime cilalanır:

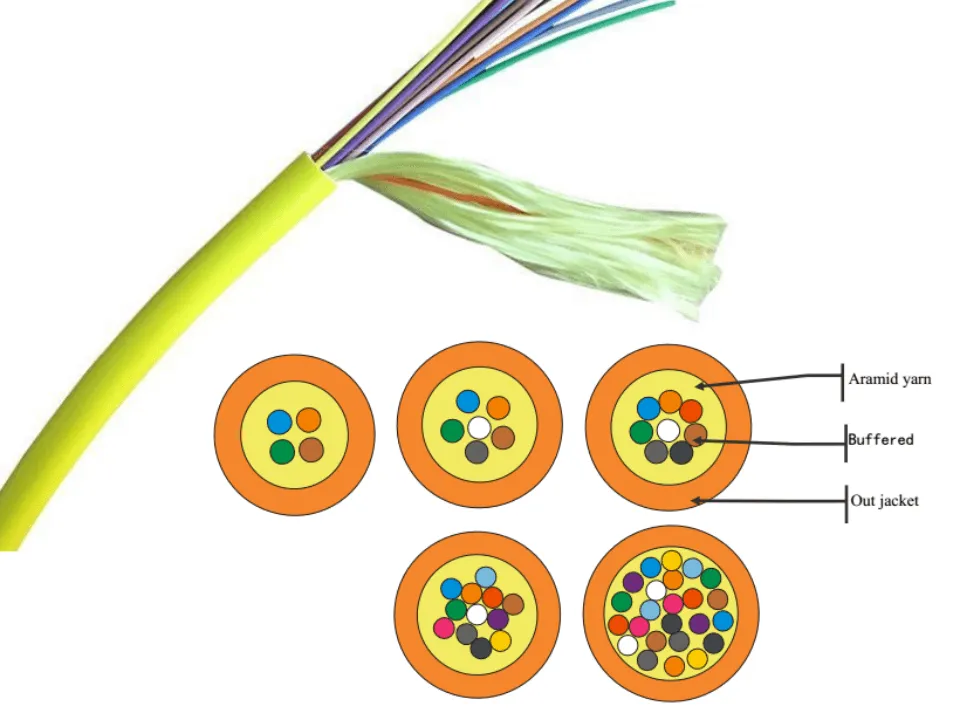

Adım 6: Doğru Kablo Kılıfı Tipini Seçin

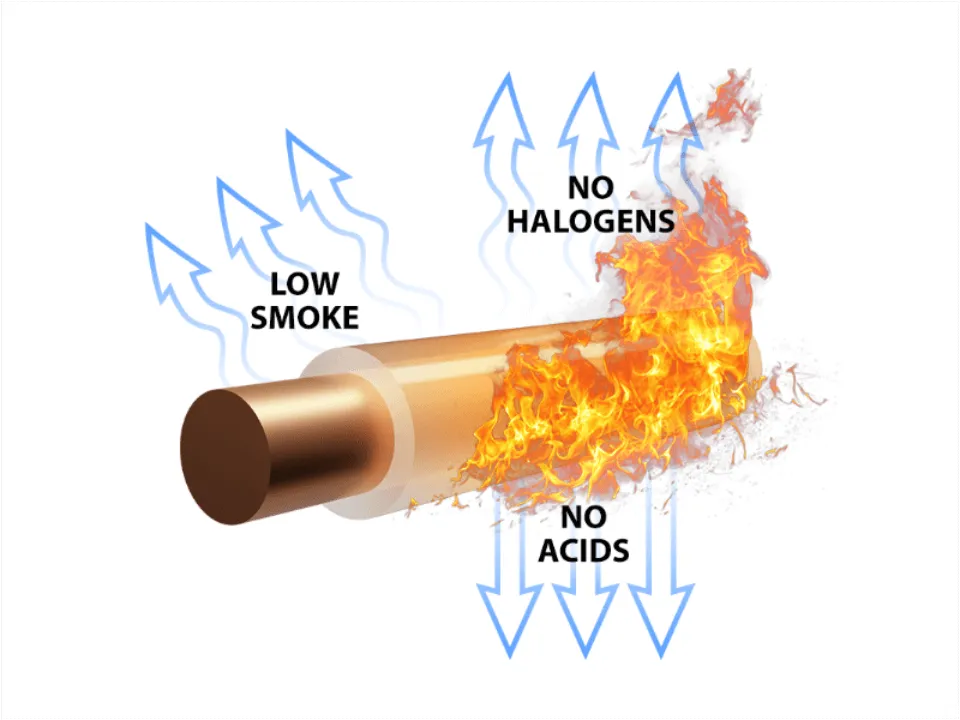

Düşük Duman Sıfır Halojen (LSZH): Katlar ve binalar arasında kullanmak için ideal bir alev geciktirici cekettir.

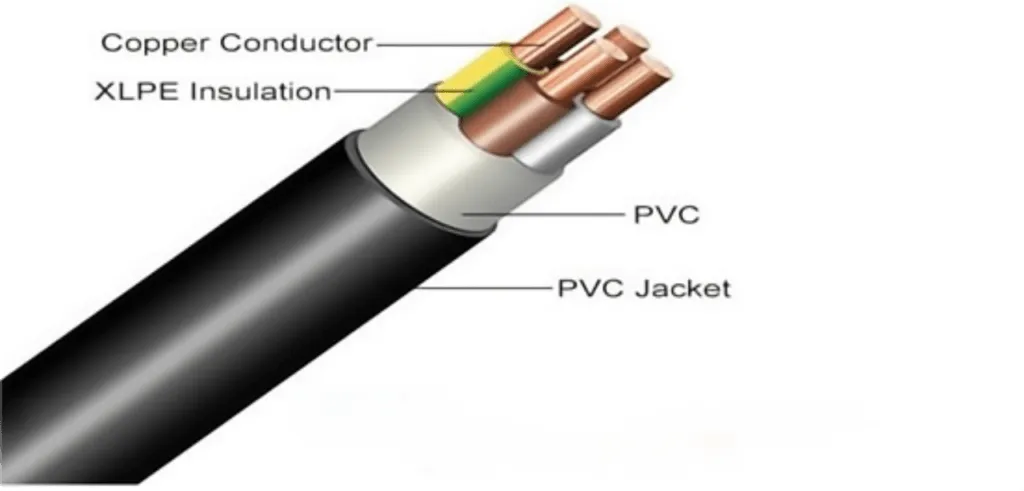

Polivinil Klorür (PVC): Aşınmaya, oksidasyona, korozyona ve bozulmaya dayanıklı sağlam bir ceket. İyi hava koşullarına dayanıklıdır, bu da onu dış mekan kablolaması veya uzun ömürlü kablo ihtiyaçları için ideal hale getirir.

Optik Fiber İletken Olmayan Plenum (OFNP): Bu ceketler aynı zamanda alev geciktiricidir ve düşük duman üretimine sahiptir, bu da onları boru olmadan duvarların ve hava plenumlarının içinde çalışan ağ uygulamaları için ideal hale getirir.

Zırhlı Kablo: Bu ceketler, ışığın geçmesine izin vermeyen ve yüksek ezme basıncına sahip çift boru ve çelik kılıflar kullanır, bu da onları kemirgenler tarafından üzerine basılabilen veya kemirilebilen zemin kabloları için ideal hale getirir.

Adım 7: Cihazda kullanılan optik modül türüne göre optik patch kablosunun konektör türünü belirleyin

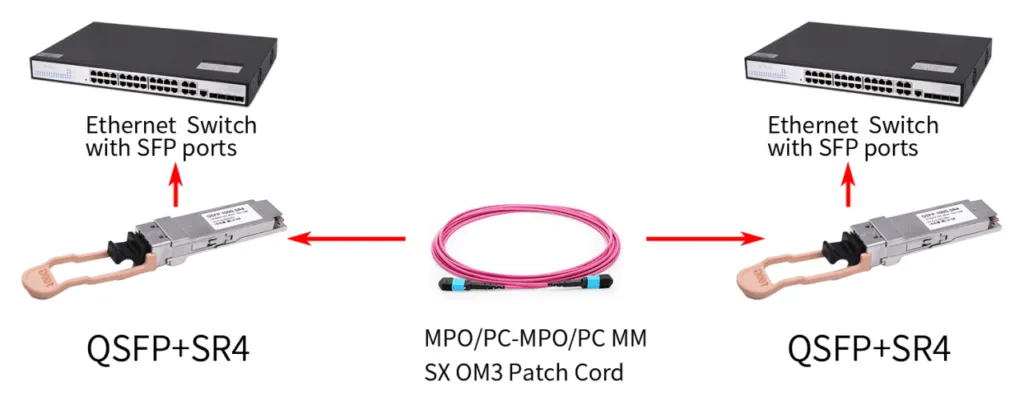

40G MPO arayüzü veya 100G QSFP28 paketli MPO arayüzü optik modülü kullanırken , 8 çekirdekli veya 12 çekirdekli MPO-MPO optik patch kablosu kullanmanız gerekir. Yaygın MPO optik konektörleri MPO12/PC, MPO12/APC ve MPO16/APC'dir:

l MPO12/PC, 8G SR3 ve 4G SR40 çok modlu MPO arayüz optik modülleri için 4 adet çok modlu OM100 ve OM4 optik fiberi barındırır.

l MPO12/APC, 8G PSM100 tek modlu MPO arayüzlü optik modülleri için 4 adet tek modlu optik fiber barındırır.

l MPO16/APC, 16G SR3 çok modlu MPO arayüz optik modülleri için 4 adet çok modlu OM400 ve OM8 optik fiberi barındırır.

Sonuç

Fiber optik patch kablolar, daha yüksek hızlarda daha geniş bant genişlikleri sağlayarak veri iletimini geliştirmiştir. Son derece dayanıklı olması, onu çeşitli uygulamalar için ideal hale getirir. Fiber optik patch kablonuzu seçmeden önce uygulamalarınızın gereksinimlerini incelemeniz gerekir, çünkü konektör tipleri ve modları kablonun performansını önemli ölçüde etkileyecektir.

AIMIFIBER, işletmeniz için en iyi kablolama seçeneklerini belirlemenize yardımcı olabilir. Size en uygun çözümü nasıl oluşturabileceğimiz hakkında daha fazla bilgi edinmek için danışmanlarımızdan biriyle görüşün.
