MTP/MPO tolali kabeli MTP/MPO tolali ulagichi va optik toladan iborat. MTP/MPO konnektorlari ayol turiga (pinsiz) yoki erkak turiga (pinli) ega. MTP/MPO ulagichi kabel zichligini sezilarli darajada yaxshilaydi, kontaktlarning zanglashiga olib, elektron karta va raf maydonini tejaydi va joriy 40G/100G kabellari va kelajakda tarmoq tezligini oshirish uchun javob beradi.
MTP MPO kabellari ma'lumotlarni saqlash va tarqatish punktlari o'rtasida ko'p qatorli zich o'ralgan ichki va ichki ulanishlarni ta'minlab, bugungi dunyoga imkon beradi. 5G yangi radio metro transport tarmog'ini ta'minlash uchun kelgusi yillarda MPO kabel strukturasidan foydalanadigan ulanishlar soni ortadi.
MTP/MPO kabelining tasnifi
Funktsiya bo'yicha: MTP/MPO magistral kabellari ; MTP/MPO uzilish kabellari; MTP/MPO konversiya kabellari
Polarite bo'yicha: A turi (yuqoriga tugma pastga tugmaga mos keladi)
B turi (yuqoridagi tugma yuqoriga/pastga tugmasi pastga tugmasiga mos keladi)
C yozing (yuqoriga va pastga tugmalarini juft qilib bosing)
Tolalar soni bo'yicha: 8/12/16/24 tolali MTP/MPO kabellari
Optik tolali rejim bo'yicha: OM3/0M4/0M5 deb tasniflangan ko'p rejimli MTP/MPO kabellari qisqa masofalar uchun moslashtirilgan.
Yagona rejimli MTP/MPO kabellari, xususan OS2, uzoq masofali uzatish uchun mo'ljallangan.
MT ferruliga asoslangan: MTP/MPO magistral tolali patch kordonlari hozirda ko'pincha Baza-8, Baza-12, Baza-16 va Baza-24 ga asoslangan.
Elyaf yadrolari soniga ko'ra: MTP/MPO magistral tolali patch kordonlari 8 yadroli, 12 yadroli, 16 yadroli, 24 yadroli, 32 yadroli, 96 yadroli, 144 yadroli va 288 yadroli kabi bir nechta tolali yadro turlariga ega. -yadro.
yuqori zichlikdagi ilovalarda qo'llaniladigan kichik faktorli yuqori zichlikli tolali konnektor birikmalari
Tarmoqli qurilma, 1 uchi MPO/MTP va end2 ulagichlar bilan mos keladi
umumiy tolalar soni 8 dan 24 gacha 48 dan 72 gacha cheklangan ilovalar bilan mumkin
ko'plab yangiliklarga ega, yaxshilangan optik va mexanik xususiyatlarga ega optik tolali adapter
yuqori sig'imli tolali tarqatish ramkasi tolali kabelni tez ulash va tarqatishni qo'llab-quvvatlaydi
MTP/MPO tizimi kengayishi, ishonchliligi va moslashuvchanligi tufayli ma'lumotlar markazlari va korxonalarda kabel tiqilib qolishi uchun samarali yechim ekanligini isbotladi.
Optik tolali kabel ishlab chiqarish jarayoni
E'tibor bering, tolali kabel zavodida haqiqiy ishlab chiqarish yanada murakkab bo'lishi mumkin, ammo bu qadamlar yaxshiroq tushunish uchun soddalashtirilgan umumiy ko'rinishni beradi.
Shuningdek, biz ichki tolali optik kabel, moslashtirilgan optik tolali kabel, MPO / MTP kabelini sifatli va raqobatbardosh narx bilan ishlab chiqaramiz.
MTP® - bu US Conec kompaniyasining ro'yxatdan o'tgan savdo belgisi bo'lgan Multi-fiber Termination Push-on qisqartmasi. MTP® ulagichi umumiy MPO konnektorlari bilan solishtirganda optik va mexanik ish faoliyatini yaxshilash uchun bir nechta ishlab chiqilgan mahsulot yaxshilanishlari bilan yuqori samarali MPO ulagichidir.
MPO ko'p tolali surish ulagichini anglatadi. Bu odatda 6, 8, 12 yoki 24 ta tolani o'z ichiga olgan ko'p tolali lenta kabeli uchun ulagichdir. U IEC-61754-7 va FOCIS 604 sifatida ham tanilgan EIA/TIA-5-5-D tomonidan belgilangan.
Aslida, MTP ni MPO ning ixtisoslashtirilgan, yuqori samarali versiyasi deb atash adolatli. MTP MPO bilan bir xil tolali tartiblardan foydalanadi. Buni amalga oshirayotganda, u eskirishni kamaytiradigan, kiritish yo'qotishlarini kamaytiradigan va oxir-oqibat optik signallar va mexanik ish faoliyatini yaxshilaydigan nozik, ammo muhim dizayn yaxshilanishlarini ta'minlaydi.
Xulosa qilib aytganda, MTP®/MPO ulagichi yuqori zichlikdagi ilovalar uchun ishlatiladigan ko'p tolali ulagichlardir, an'anaviy LC ulagichi esa turli xil tarmoq va ma'lumotlar uzatish stsenariylarida ishlatiladigan bitta tolali ulagichlardir.
MPO konnektorlari ma'lumotlar markazlarida juda zarur. Bu konnektorlar asosan magistral kabelda bir nechta tolalarni birlashtirish va yuqori tezlikka erishish uchun bir nechta tolalar orqali signallarni uzatuvchi va qabul qiluvchi parallel optik ilovalarni qo'llab-quvvatlash uchun ma'lumotlar markazi muhitlarida mavjud.
MPO tolali kabellari yuqori tezlikda o'tish-o'tish magistral ma'lumotlar markazi ilovalari uchun ishlatiladi. Misol tariqasida, sakkiz tolali kabel to'rtta uzatuvchi va to'rtta qabul qiluvchi tolalarni qo'llab-quvvatlaydi. Tezlik 10 dan 25 Gbit / s gacha, kutilayotgan yaxshilanishlar 200 va 400 Gbit / s gacha.
MPO tolali ulagich turi, MTP esa US Conec tomonidan ishlab chiqarilgan MPO ulagichining ro'yxatdan o'tgan savdo belgisidir.
MPO - bu "multi-fibre push on" so'zining sanoat qisqartmasi. U yuqori tarmoqli kengligi va yuqori zichlikdagi ilovalarni qo'llab-quvvatlash uchun bir ulagichda ko'p tolali ulanishni ta'minlash uchun ishlab chiqilgan. Hozirgi vaqtda eng keng tarqalgan tolalar soni 12 va 24 ni tashkil qiladi. 48 dan 72 gacha mumkin, lekin cheklangan ilovalar bilan.
Elyaf rejimiga qarab, MTP/MPO kabel turlariga ko'p rejimli OM3/OM4/OM5 va bitta rejimli OS2 kabellari kiradi. Ko'p rejimli OM3 / OM4 / OM5 MTP / MPO kabellari qisqa masofaga uzatish uchun mos keladi, maksimal uzatish masofasi 100 metr yoki 150 metr.
Odatda ma'lumotlar markazlarida qo'llaniladigan MPO / MTP kabel tizimlari modulli dizaynga ega, bu ularni o'rnatishni osonlashtiradi va qo'shimcha tolali sig'imlarni qo'shish, yuqori ma'lumotlar tezligini oshirish yoki zarurat tug'ilganda tarmoqni kengaytirishni osonlashtiradi.
Standart MPO konnektorlari plastik pinli qisqichlar bilan jihozlangan bo'lib, ular doimiy ulagichlar bilan bog'langan pinlarning oson sinishiga olib kelishi mumkin, MTP® konnektorida esa pinlarda mustahkam qisqichni ta'minlash va ulagichlarni ulashda tasodifiy sinishlarni minimallashtirish uchun metall pinli qisqich mavjud.
Ko'p rejimli tola 50 mikrondan kattaroq yadroga ega va 850 nm (nanometr) yorug'lik to'lqin uzunligida ishlaydi. Yagona rejimli tola 9 mikronlik kichik yadroga ega va 1310 nm yoki 1550 nm yorug'lik to'lqin uzunligida ishlaydi.
Ha. MTP® ulagichi yaxshi mexanik va optik ishlash uchun ishlab chiqilgan yuqori samarali MPO ulagichidir. E'tibor bering, barcha MTP®lar MPOlardir, lekin hamma MPOlar MTP® emas.
MTP® Elite versiyasi standart MTP® optik tolali kabelga nisbatan kamroq kiritish yo'qotilishini ta'minlaydi. Ulangan juftlik uchun maksimal kiritish yo'qotilishi ko'p rejimli tolali kabellar uchun 0.35 db va 0.6 db va bir rejimli tolali kabellar uchun 0.35 db va 0.75 db ni tashkil qiladi.
MTP® PRO patch shnuri MTP® PRO ulagichlari bilan oldindan tugatilgan va kam yo'qotish ishlashi uchun zavodda silliqlangan. Oddiylik va ishonchlilikni o'z ichiga olgan yangi dizaynga ega MTP® PRO ulagichi mahsulotning yaxlitligi va ishlashini ta'minlagan holda tez va samarali qutblanish va pinni qayta konfiguratsiya qilishni taklif etadi.
A tipidagi MPO/MTP adapterlarining barchasi bir tomonda yuqoriga, ikkinchi tomonda esa birlashtiruvchi ulagichga ega. B toifa magistral kabeli ikkala uchida ham yuqoriga ko'taruvchi ulagichdan foydalanadi. Ushbu turdagi massivlarni birlashtirish inversiyaga olib keladi, ya'ni tolaning joylashuvi har bir uchida teskari bo'ladi.

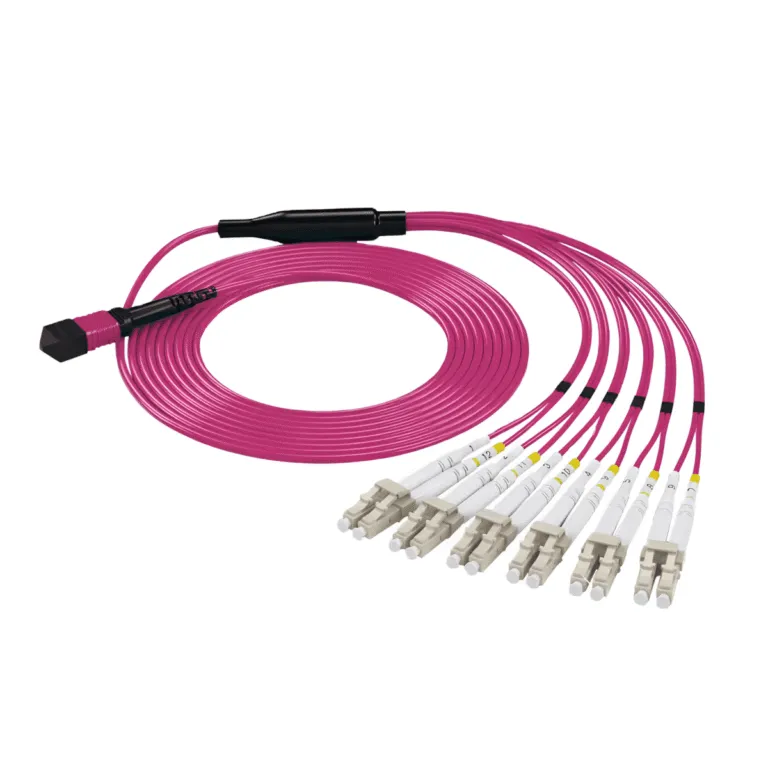

MTP/MPO uzilish kabellari.Ushbu uzilish kabellari odatda qisqa masofali 10G-40G va 25G-100G to'g'ridan-to'g'ri ulanishlar uchun, shuningdek, magistral birikmalarni yuqori zichlikdagi magistral kabellarda raf tizimiga ulash uchun ishlatiladi.
MPO konnektorlari bir rejimli va ko'p rejimli ko'p tolali kabellar uchun ishlab chiqariladi. Yagona rejimli ko'p tolali kabel kurtkalari sariq rangga ega va ular odatda burchakli jismoniy aloqa (APC) ulagichlari bilan birga keladi.
MPO/MTP texnologiyasining maqsadi shundaki, siz 8 ta (masalan) tolali bitta kabelni tortib olishingiz mumkin. Shunday qilib, 8 ta alohida tolali kabellarni tuzatish o'rniga, sizga faqat bitta ulagich bilan bitta simni yamoq kerak. MPO/MTP Fiber Kabel 100 Gigabit modul kabi barcha tarmoq va qurilmalar ehtiyojlari uchun turli ilovalarda qo'llaniladi.
MPOning asosiy afzalliklari. MPO/MTP yechimlari yuqori ma'lumot uzatish tezligi talab qilinadigan yuqori unumdorlikdagi tarmoqlar uchun idealdir. MPO/MTP kabellari yordamida ma'lumotlar markazlari yuqori zichlikdagi tolaga erishishi va joyida payvandlash xavfi va murakkabligi bilan shug'ullanmasdan yuqori tezlikni ta'minlashi mumkin.
MTP® va MPO optik tolali kabellari yuqori zichlikdagi kabel tuzilmalari uchun ishlatilishi mumkin, ammo MTP® ulagichi ma'lumotlar markazi kabellari arxitekturasida optik va mexanik ish faoliyatini yaxshilash uchun MPO ulagichining takomillashtirilgan versiyasidir.
Pin qismi ikki shaklga bo'linadi: erkak va ayol. Erkak ulagichda ikkita pin bor, ayol ulagichda esa yo'q. MTP® tolali ulagichlar orasidagi ulanish pinlar orqali aniq hizalanadi va bir-biriga ulangan ikkita MTP® ulagichi erkak va ayol bo'lishi kerak.
MTP/MPO ulagichlari va optik tolalardan tashkil topgan MTP/MPO kabellari tarmoq sig‘imini oshirish, joyni tejash va kabel boshqaruvini soddalashtirish kabi afzalliklarga ega bo‘lgan ma’lumotlar markazlarida yuqori zichlikdagi kabellar uchun mo‘ljallangan. Kabel funktsiyasi, polaritesi, tolalar soni, tolalar rejimi va ko'ylagi reytingi bo'yicha turli xil MTP / MPO kabellari mavjud.
MPO - bu ko'p tolali ulagichning umumiy nomi. MPO atamasi "ko'p tolali surish" degan ma'noni anglatadi. MPO konnektorlarining aksariyati to'rtburchaklar ferrulning markazi bo'ylab hizalangan 12 ta tolaga ega. Ular an'anaviy LC, SC va ST konnektorlari bilan bir xil tarzda birlashadilar, bundan tashqari MPO konnektorlari urg'ochi ulagichga erkak ulagichni ulashni talab qiladi.
Yuqori sifatli MTP / MPO kabellarini ajratishga yordam beradigan beshta asosiy omil mavjud: tolali yadro, MTP / MPO konnektorlari, kiritish yo'qolishi, olovga chidamli sinf va tolali kabel sinovi. MTP va MPO kabellarining texnik xususiyatlarini ushbu jihatlarda taqqoslash ularning sifati va ishlashini samarali aniqlashi mumkin.
MTP/MPO kabellarining o'ziga xos ishlashini sinab ko'rish uchun tekshirish va tozalash birinchi qadamlar, so'ngra tolaning uzluksizligini, optik tolali uskunalar va kabellarning quvvatini, tolaning zaiflashishini va vizual nosozlikni aniqlash vositasi, optik kabel yordamida ulagichni kiritish yo'qolishini sinovdan o'tkazish. yorug'lik manbai va optik quvvat o'lchagich va OTDR.
MTP/MPO konversiya kabellari MTP/MPO uzilish kabellari bilan bir xil shaklga ega, lekin ikkala uchida MTP/MPO ulagichlari bilan tugatiladi, ayniqsa yuqori zichlikdagi kabellar uchun mos keladi. MTP/MPO konvertatsiya kabellari 10G-40G, 40G-40G, 40G-100G va 40G-120G to'g'ridan-to'g'ri ulanishlar kabi tarmoq migratsiyasi uchun ishlatiladi.
MTP/MPO konnektorini tozalashning ikkita usuli mavjud, ya'ni kassetali tozalash vositasi va bir marta bosish bilan tozalagich bilan quruq tozalash va tozalash salfetkalari yoki ko'pikli tamponlar yordamida nam tozalash. MTP/MPO ulagichlarini tozalashda eng muhim eslatma tekshirish, tozalash va qayta tekshirishdir.
Modulli MTP®/MPO kassetalari LGX formatidagi yopiq bloklar boʻlib, ular ichida 8, 12 yoki 24-tolali zavod tugatilgan fan-chiqishlar mavjud. MTP/MPO dan LC/SC/STga tolali kassetalar ulash va ishga tushirish tolali ulanish imkonini beradi, bu esa o'rnatishni soddalashtiradi va joylashtirish va texnik xizmat ko'rsatish xarajatlarini kamaytiradi.
Faqat ba'zan kerak. Ulardan birini tanlashda sizning maxsus dastur talablaringiz va byudjetingizni hisobga olish muhimdir. Masalan, agar siz cheklangan byudjet bilan ishlayotgan bo'lsangiz, MPO kabeli tejamkorroq variant bo'lishi mumkin. Shunday qilib, qaror qabul qilishdan oldin barcha maxsus dastur talablari, byudjet va ishlash ehtiyojlarini ko'rib chiqing.
MTP ulagichlari erkak yoki ayol bo'lishi mumkin, ko'pincha ulagichning jinsi turi deb ataladi. Erkak ulagichda pinlar mavjud, ayol ulagichda esa pinlar yo'q.
